如何解決焊錫條出現焊點拉尖問題？
發布時間：2022-11-04 09:19:50 作者：行業大咖秀 點擊：3642
焊錫條是焊錫中的一種產品，焊錫條可分為有鉛錫條和無鉛錫條兩種，均是用于線路板的焊接。無鉛錫條的焊點出現拉尖問題，這主要是焊錫條溶錫時溫度傳導不是很均勻，還有就是PCB的設計不是很合理，當然電子元器件的質量好壞也是有關系的。
1、PCB預熱溫度過低，由于PCB與元器件溫度偏低，無鉛錫條焊接時原件與PCB吸熱，使實際焊接溫度降低。根據PCB尺寸，是否多層板，元器件多少，有無貼裝元器件等設置預熱溫度。
2、焊接溫度過低或傳送帶速度過快，使熔融焊料的黏度過大。錫波溫度為250±5℃，焊接時間3-5s。溫度略低時，傳送帶速度應調慢一些。
3、電磁泵波峰焊機的波峰高度太高或引腳過長，使引腳底部不能與波峰接觸。因?yàn)殡姶疟貌ǚ搴笝C(jī)是空心波，空心波的厚度為4-5mm左右，波峰高度一般控制在印制板厚度的2/3處。插裝元器件引腳成形要求原件引腳露出印制板焊接面0.8-3mm。
4、助焊劑活性差，更換助焊劑。
5、插裝元器件引線直徑與插裝孔的孔徑比例不正確，插裝孔過大，大焊盤吸熱量達。插裝孔的孔徑比引腳直徑0.15-0.4mm(細引腳取下限，粗引腳取上限)。
工程師必備：滾動軸承技術分析（向心滾子軸承失效形式）
鑄鐵鑲銅圓閘門的選擇方法及保養細節講述

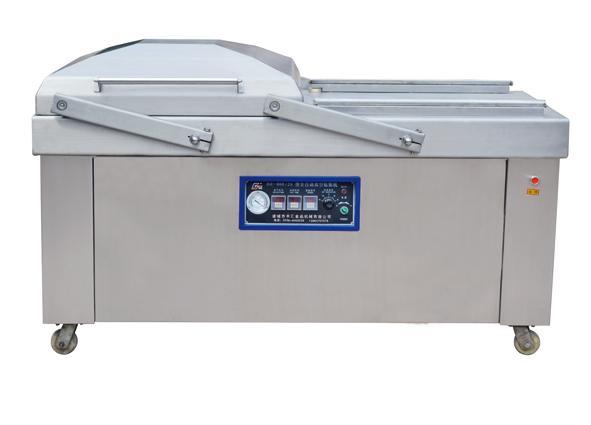

帶你了解真空包裝機不抽真空如何維修
CRBH交叉滾子軸承異響原因的識別和處理方法
彈性硬密封蝶閥到用戶地驗收注意事項

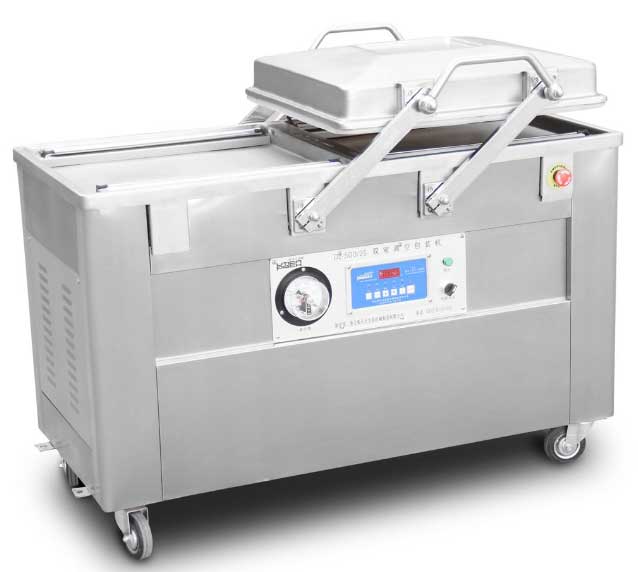

真空包裝機可不可以配套流水使用呢
三偏心金屬硬密封蝶閥的結構、受力分析
不正確佩戴安全帽發生的安全事故 ！
套筒閥使用的優點有哪些

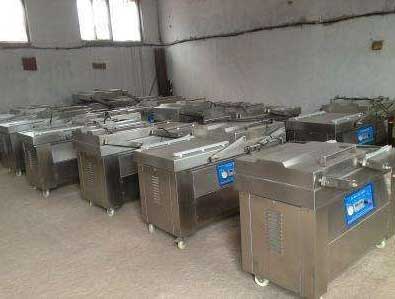

正確的使用與維護食品真空包裝機
